Чертеж насоса EF Grundfos

Насосы EF Grundfos - компактные, блочные, вертикальные, одноступенчатые насосы для откачивания/перекачивания промышленных и бытовых стоков.
Для привода насоса применяется герметичный влагозащищенный асинхронный одно и трехфазный асинхронный двигатель.

Рис. 1 - схематическое условное обозначение на центробежный насос Grundfos EF.

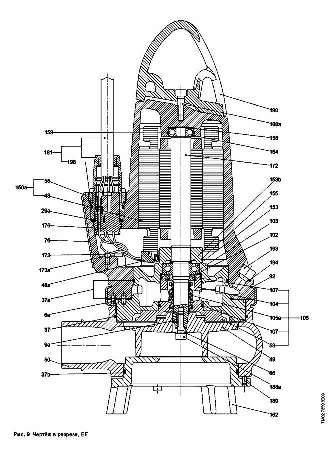

Рис. 2 - разрез насоса и спецификация используемых материалов.

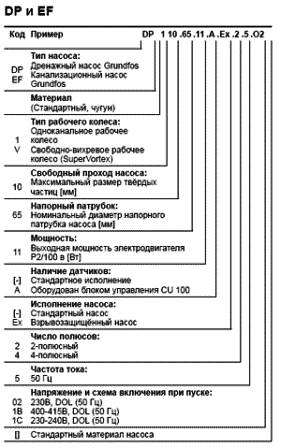

Рис.1 Условное обозначение Grundfos EF

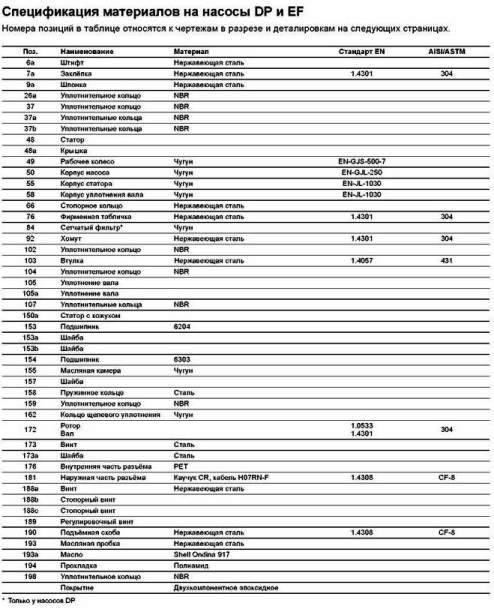

Рис.2 Разрез насоса и спецификация материалов
